해결과제
- 지하시설물은 준공 이후 관리주체에게 측량 데이터가 제출되어 관리 공백이 발생하고, 2D 도면 으로는 정확한 위치 확인이 어려워 설계 오류 및 재시공 발생
- 전기, 통신, 가스관 등 지하시설물 정보 확인이 어려워 추가 시설물 공사 진행 시 파손사고 위험 상존
- * 원인 별 상수도 파손 건수 (U-CITY 공사 40, 가스27, 난방6, 전기254, 통신 20 등)[1]
기대효과
- 전기, 통신, 가스관 등 매설 전 사전 가상시공으로 설계 간섭을 확인하고 정확히 굴착하여 시공기간 단축
- 고정밀 GPS 위치정보와 증강현실 기반 정확한 지하시설물 현장 유지관리로 안전사고 예방
주요서비스
- 지하시설물 설계도면과 고정밀 GPS로 측량한 지하시설물 속성값을 결합하여 3차원 시공정보 모델 생성
- 웹 기반 대시보드에서 실제 측량 기반 설계, 시공, 유지관리 데이터를 통합 모니터링
- 허가된 작업관리자, 시설물 관리자가 시설물 바닥의 시설물 표지기(스마트핀)에 스마트폰 앱을 인식하여 증강현실 기반 3차원 지하 시설물 정보 확인
주요구성
구성도
주요기술
설계 도면과 현장 정보를 반영한 3차원 구축
- 시공 도면 데이터를 가공하여 3D 모델링으로 자동 생성하여 설계 데이터를 디지털 데이터로 전환
POINT
GIS 기반 3차원 디지털 트윈에서 데이터 분석(자재 수량 산출, 시공일보 등)
실시간 현장을 반영하여 데이터 기반으로 시공관리

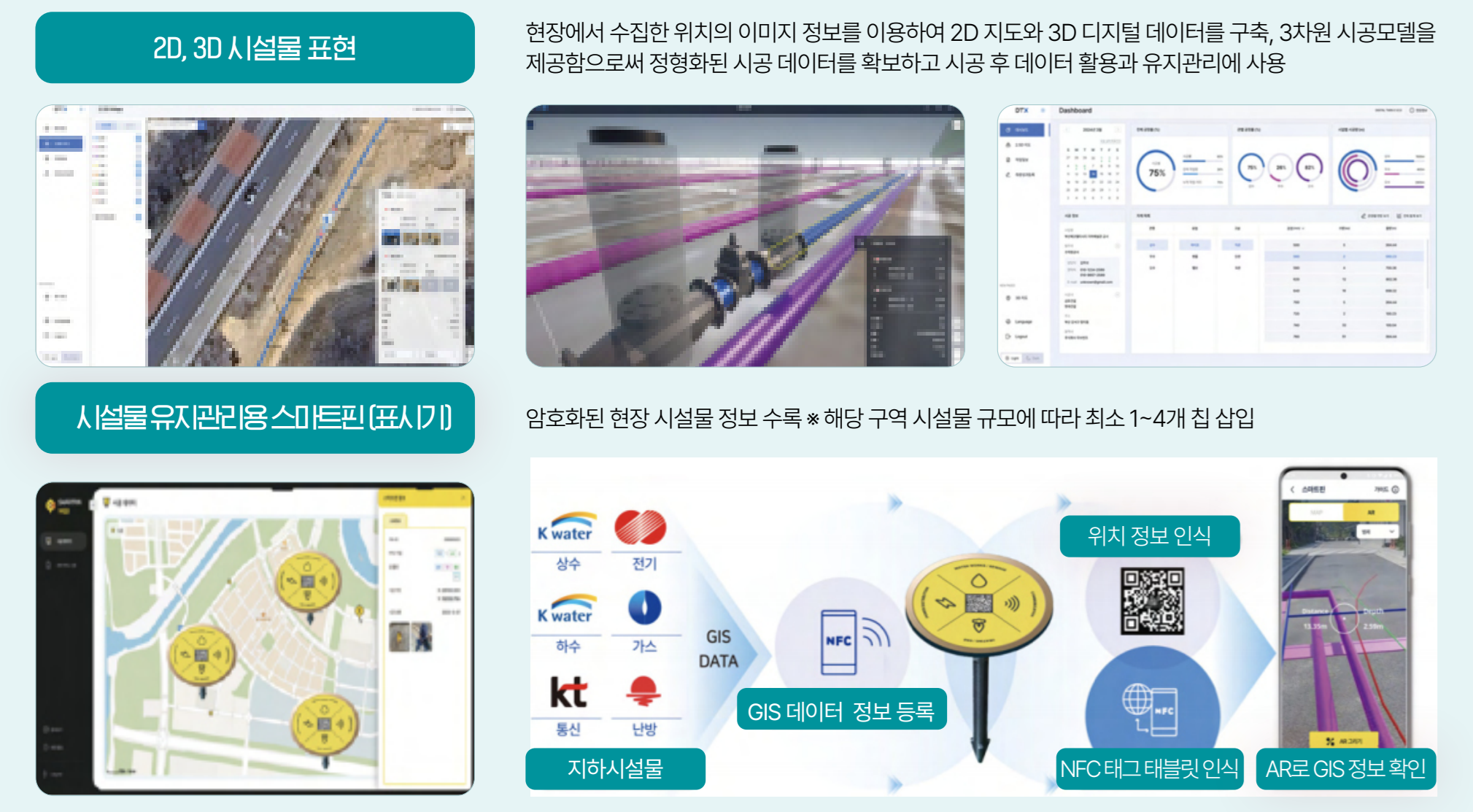

- 고정밀 GPS를 활용하여 정확한 지하시설물 연결부의 위치정보 수집, 자체 제작 장치로 시공 속성정보 수집/구축, 시공현황 데이터를 GIS 기반 2D, 3D로 제공
POINT
설계, 시공 데이터 통합 및 인공지능을 활용한 시설물 데이터 보정과 시공정보 수집을 동시에 수행하여 3차원 형태의 실시간 시공 모델 구축
웹 기반 데이터 시각화 및 XR로 시공 이후 비대면 유지관리
- 시공 데이터 및 유지관리 이력 제공, 대시보드 및 XR 기술을 이용한 유지관리 및 현장 관제
한국수자원공사 정수장 안전모니터링
- 부산 엘코델타 스마트시티 관제센터와 현장 요원이 디지털 트윈 기술 기반 협력 업무를 수행한 사례
도입 사례
- 부산도시공사는 2022년 국가시범도시 부산 에코델타시티 구역에 수자원(상수,오수,우수)과 추가 시설물(전기, 가스, 통신 등) 시공 데이터를 3차원 공간에 배치하여 지하시설물 디지털 전환
- 인천도시공사는 2022년 검단신도시 지하매설 GIS 관리 앱을 개발하여 7대 지하시설물(상하수도, 전기, 가스, 통신, 송유, 난방) 관리 시스템 구축
- 한국정부(국토교통부) 지원 글로벌 협력 프로그램(K-City Network)으로 베트남 후에시(2024)에서 다중 지하시설물 통합표지기(스마트핀)를 이용한 지하시설물 유지관리 솔루션을 실증
